Conception avancée d'objets 3D avec FreeCAD, 2e partie

Pour information, l'essentiel de cette page Web a été écrite avec BlueGriffon.
Le niveau de difficulté d'écriture d'une telle page Web est similaire à celui de Libreoffice Writer.

La feuille distribuée aux participants le mercredi 11 mars 2020, versions : .pdf et .odt.

Information concernant la 2e demi-journée du mercredi 11 mars.

Objectif de cette réunion - présentation

  1. Faire le point sur ce qui a été vu mercredi 26 février 2020.
  2. Discuter de ce que vous avez fait depuis notre dernière réunion.
  3. Questions - réponses à quelques questions posées la dernière fois.
  4. Présentation de quelques nouvelles fonctionnalités de FreeCAD.
  5. Évaluation du cours, à faire sur : https://app2.ge.ch/sondage/412247?lang=fr

Faire le point sur ce qui a été vu mercredi 26 février 2020

Les trois (quatre) principaux ateliers ont été abordés la dernière fois.
Dans l'atelier "Part", vous savez :
Dans l'atelier "Part", à voir :
Dans l'atelier "Part Design", vous savez :
Dans l'atelier "Part Design", à voir :
Dans l'atelier "Draft", à voir :

Questions - réponses

  1. Comment faire un trou avec Part Design dans un objet créé avec Part ?
    Une fois l'objet créé dans l'atelier "Part",
    ° aller dans l'atelier "Part Design"
    ° sélectionner l'objet créé dans "Part"
    ° puis créer un nouveau corps
    Cliquer sur l'image pour voir une vidéo de 2:12 minutes sur le sujet :

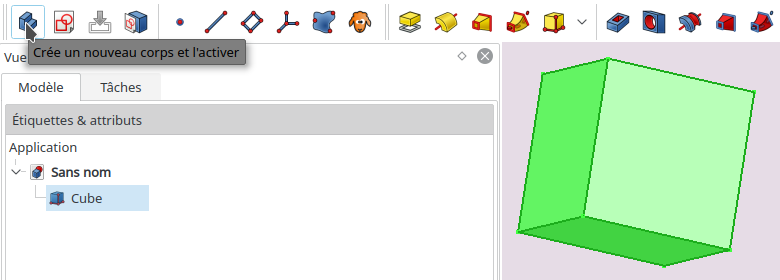

       part_in_partdesign
    L'élément "BaseFeature" apparaîtra dans le "Body". Il fera en sorte que la sélection permet de créer une esquisse dessus et de créer un "Pocket" dans le cube.
    Avec sélection de l'objet avant la création du "Body" : part_in_partdesign_avec

    Sans sélection de l'objet avant la création du "Body" : part_in_partdesign_sans
    Si l'objet et le body sont déjà créés,
    il est possible de "cliquer-glisser" l'objet sur le "Body" pour avoir le même effet.
    part_in_part_design_adjonction

  2. Comment faire référence à une surface externe à l'esquisse en cours de création ?
    ou     Comment positionner une esquisse relativement à l'objet sur lequel on plaque l'esquisse ?
    Lorsque l'on crée une esquisse sur un objet, il est possible d'utiliser l'outil :
    creer_arrete_liee_geometrie_externe
    pour positionner l'esquisse relativement à cette arrête externe.
    Cliquer sur l'image pour voir une vidéo de 6:51 minutes sur le sujet :

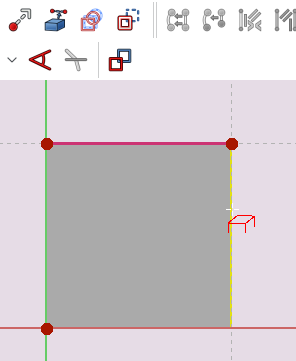

    creer_arrete_liee_geometrie_externe_action
    L'arrête du haut du "cube" a déjà été choisi comme "arête liée à une géométrie externe (X)" et l'arête verticale de droite est en train d'être sélectionnée.
    Fichier FreeCAD correspondant.
  3. Comment créer des lignes de construction dans une esquisse ?
    On peut créer des lignes dans une esquisse, qui ne font pas partie de l'esquisse, mais qui servent uniquement à sa construction.
    Utilisez l'outil : ligne_construction
    Les outils de création de lignes deviennent bleus.
    Ci-dessous, un exemple pour définir le centre d'un rectangle et l'utiliser pour centrer un cercle.
    Cliquer sur l'image pour voir une vidéo de 6:51 minutes sur le sujet (après 1:45 minutes) :
    ligne_construction_centre
    Fichier FreeCAD correspondant.
  4. Comment faire une esquisse sur une partie arrondie d'un objet ?
    On ne peut pas sélectionner une face arrondie pour créer une esquisse dessus.
    Pour une telle situation, l'outil suivant est pratique :
    plan_référence
    On peut créer un "plan de référence", l'orienter comme on veut en le tournant, dessiner une esquisse dessus, puis faire un trou dans un objet.
    Ci-dessous, l'exemple d'une sphère créée dans l'atelier "Part", inséré dans un "Body", comme expliqué au point 1), un "plan de référence" incliné à 45° a été ajouté et décalé en direction z. Une esquisse a été dessinée dessus. Pour finir une "cavité" a été créée, pour faire un creux dans la sphère.
    Cliquer sur l'image pour voir une vidéo de 4:20 minutes sur le sujet :

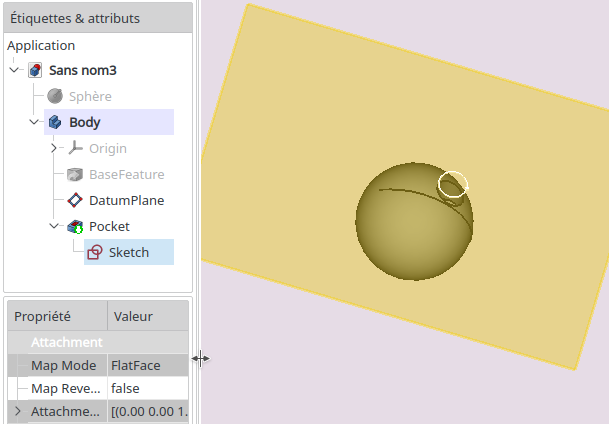

    plan_reference_cavite
    Parfois, il faut "inverser" la cavité, pour qu'elle soit du bon côté.
    Une autre vidéo sur le sujet, utilisant des variables et lignes de constructions.
    Une troisième vidéo sur le sujet, utilisant des variables et lignes de constructions.
    Fichier FreeCAD correspondant.

  5. Comment utiliser les dimensions d'une esquisse dans une autre esquisse ? Notion de variable.
    En utilisant la notion de variable, il est possible d'utiliser les dimensions d'une esquisse dans une autre esquisse.

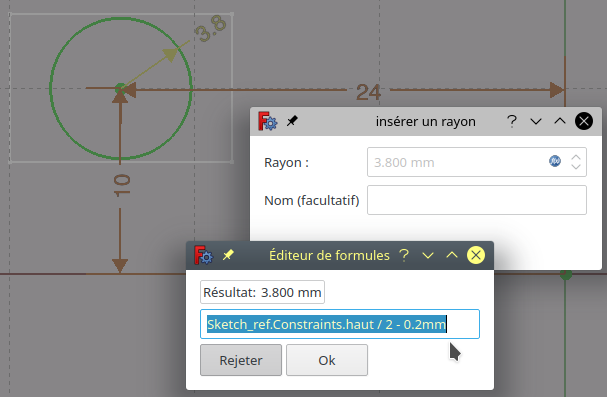

    Cliquer sur l'image pour voir une vidéo explicative de 5:12 minutes : variables simple
    Fichier FreeCAD correspondant.

  6. Comment inclure dans FreeCAD un dessin vectoriel .svg, fait par exemple avec inkscape ?
    et   comment redimensionner un objet dans FreeCAD ?
    Il peut être plus pratique de créer une "esquisse" avec un autre logiciel, tel que inkscape, pour l'importer ensuite dans FreeCAD.
    On peut vouloir redimensionner un objet créé.
    On peut simplement importer un fichier vectorielle .svg avec : Fichier > Ouvrir, puis sélectionner le fichier .svg, indiquer qu'il faut "l'importer comme une géométrie SVG".
    J'ai souvent deux "Path" qui sont créés. J'en efface un.
    Ensuite, aller dans l'atelier "Part", sélectionner le "Path" correspondant à l'image et faire une "extrusion d'une esquisse sélectionnée".
    Souvent, l'option par défaut ne fonctionne pas, et il faut choisir une orientation personnalisée.
    La direction (x, y, z) = (0, 0, 1) est généralement bonne.
    Cliquer sur l'image suivante pour voir une vidéo explicative de 5:00 minutes

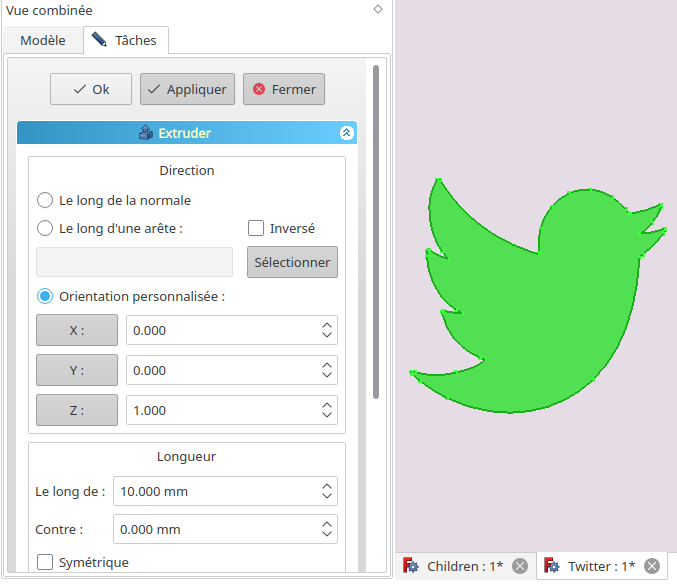

    image vectorielle
    Fichier FreeCAD correspondant.

  7. Comment créer un objets à partir de plusieurs esquisses l'une au-dessus de l'autre ?
    =>   Utilisation des outils de l'atelier "Part" :
    ° "Lissage d'une série de profils" Part Loft  et
    ° "Évidement d'un solide sélectionné" Part Thickness
    Voir la vidéo d'explications.
    Fichier FreeCAD correspondant.
  8. Comment une boite spirale ou une vis et un écrou. Utilisation d'une hélice ?
    Utilisation de divers outils pour créer une boîte spirale. Part CreatePrimitives  Part sweep Draft Array

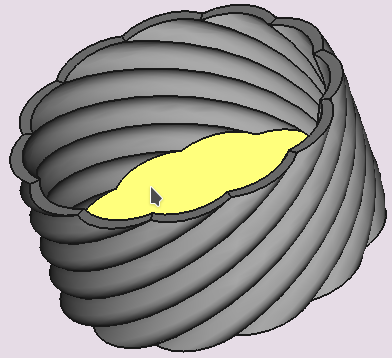

    Cliquez sur l'image pour voir une vidéo explicative de 11 minutes : sweep_boite

    Fichier FreeCAD correspondant.

    Comment créer une vis et un écrou ?
    Pour créer une vis et un écrou, l'outil de création d'une hélice et une esquisse seront nécessaires.
    Une difficulté se trouve dans les données du profil de la vis. Elles sont disponibles ici : .pdf   .odt
    L'autre difficulté se trouve dans la précision nécessaire lors de l'impression et dans le décalage entre les dimensions de la vis et de l'écrou pour que l'un se vis sur l'autre.
    D'autres vidéos explicatives. En particulier : Création de vis et écrous, avec le tableur et des variables

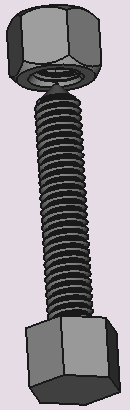

    Cliquez sur l'image pour voir une vidéo explicative de 14:20 minutes : Sweep vis
    Fichier FreeCAD correspondant.

  9. Comment créer une boule sympa ? C'est juste une curiosité.
            Utilisation de l'outil de création d'un réseau polaire ou rectangulaire Draft Array.
    Cliquer sur l'image suivante pour voir une vidéo explicative de 8:13 minutes

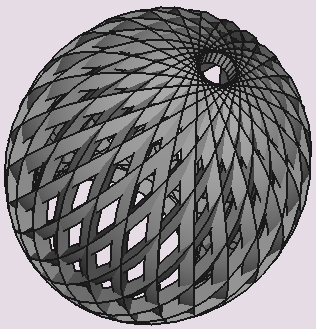

    sweep boule
    Fichier FreeCAD correspondant.
