Informations sur l'imprimante 3D : Creality Ender-3 S1 pro
Ouverture de l'extruder (la tête d'impression)
Le filament c'est coincé dans la tête d'impression (l'extruder), qui est un direct drive.
J'ai donc dû ouvrir l'extruder et dévisser beaucoup de vis :
Une vidéo en anglais indiquant comment ouvrir l'extruder.

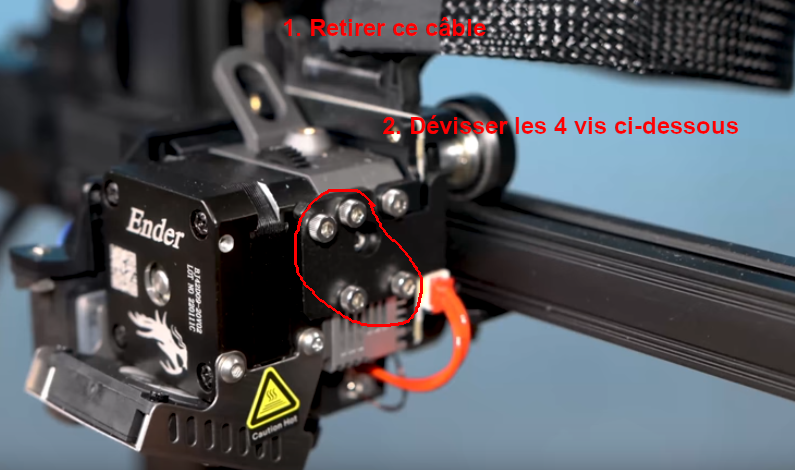

1. Retirer le câble de connexion électrique de l'extruder
2. Dévisser 4 vis du côté droit, pour retirer toute la tête
La 5ème vis que l'on voit à droite au-dessus des 4 autres,
devra être dévisser après le point 4 ou 5.
3. Retirez ldes deux connecteurs de câbles, un pour le corps de chauffe, l'autre pour le détecteur de température
4. Il est inutile de dévisser les 2 vis du dessus ou de retirer d'autres connecteurs.
Il faut retirer une des 3 vis qui retient le bloc qui support le cr-touch.
5. Dévisser la vis. Un autre viendra, pour enlever la grosse partie qui supporte le cr-touch.
6. Dévisser la 3ème vis qui tient la grosse partie.
C'est celle que l'on voyait sur la première image, avec 4 autres vis similaires.
Ceci permet de retirer le gros bloc. Des fils restent liés,
mais, en faisant attention, ils peuvent rester liés à l'extrudeur.
7. Dévisser les trois vis.
Cela ne suffira pas, car deux vis sont cachées sous le petit ventilateur,
qu'il faudra aussi dévisser.
8. Dévisser les deux vis qui tiennent le ventilateur et
la troisième vis en-dessous qui tient la conduite d'air du ventilateur.
9. Dévisser les deux dernières vis qui tiennent la partie qui cache les rouleaux
qui font avancer le filament, qui peut être coincé à ce niveau.
10. Pour ouvrir la partie qui cache le filament coincé,
Il est préférable d'appuyer sur la manette à gauche de l'image,
pour facilité la séparation de deux parties grises.
Regardez la vidéo référencée avant les images pour plus de détails.
Le logiciel de Slicing de Creality
J'ai téléchargé le "Slicing Software" de Creality du site github.com/CrealityOfficial/CrealityPrint/releases/tag/v4.3.7 :
Creality_Print-v4.3.7.6631-x86_64-Release.AppImage.
Il semble bien fonctionner, sous Linux KUbuntu 22.4.
Le logiciel suivant que j'ai téléchargé depuis https://www.creality.com/pages/download-ender-3-s1-pro :
Creality_Print-v3.11.1-Ubutu-x86_64-Release.AppImage,
ne fonctionne pas et génère le message d'erreur "Erreur de segmentation (core dumped)"
lorsqu'il est exécuté depuis un terminal.
Un Tutoriel pour l'utilisation du logiciel "Sclicing Software" de Creality.
.
Changement du Firmware de l'Ender-3 S1 pro
Un vidéo montrant comment faire. ça a fonctionné chez moi.
Ender 3 S1 Pro/Plus - TT's New Custom Firmware (GCode Model Previews!) Part 1..
J'ai téléchargé du site :
github.com/ThomasToka/MarlinFirmware/releases/tag/MARLIN-E3S1PROFORK-BYTT-v020 :
1. Ender-3S1_Pro_HighSpeed_E3S1PROFORKBYTT_Pro_Plus_v020.zip
2. firmware-20231126-143919-E3S1Pro-abl-v020-F4.bin
Le premier fichier contient les deux répertoires : DWIN_SET et private
qu'il faut sauver sur un micro sd card, qui a été formatée en FAT32 au préalable.
Il faut y ajouter le fichier : "firmware.zlib" qui se trouve sous :
www.crealitycloud.com/software-firmware/firmware/ender-series,
dans le fichier : Ender-3S1_Pro_HWv24S1_301_SWV2.0.8.28F4_F401_FDM_LASER.rar.
Le fichier "firmware.zlib" fait 405'653 octet et date du 30.01.2023.
Ce fichier et le deux dossiers servirons à mettre à jour l'écran de la Ender-3 S1 pro.
Ceci permettra de visualiser les fichiers à imprimer sur l'écran de l'imprimante,
si on a ajouté à Cura le programme suivant :
E3S1PROFORKBYTT_Thumbnail.py.
Regardez la fin de la vidéo pour voir comment faire.
Help > Show Configuration Folder. Chez moi c'est : $HOME/.config/cura/5.3
Il faut aller dans le dossier "scripts" et y copier dans ce dossier le programme : "E3S1PROFORKBYTT_Thumbnail.py"
Ensuite, il faut aller dans : Extensions > Post Processing > Modify G-Code >
Post Processing Scripts : Add a script et ajouter le logiciel indiqué ci-dessus.
Ceci aura pour effet d'ajouter un gros commentaire dans le g-code généré,
qui représentera une image de l'objet à imprimer qui s'affichera sur l'écran de la Ender-3 S1 pro.
.
Des références que j'ai mémorisées :
Creality Ender-3 S1 pro, Best Cura Settings & Profile for Ender 3 S1 pro.
Ender 3 S1 Pro - High Temp Direct Drive 3D Printer, vidéo sur la Ender S1 Pro.
.
