Principe du bâton magique

Qu'est-ce que le bâton magique ?

Le bâton magique est un bâton muni d'une ampoule en son milieu, et d'un petit circuit électronique caché, qui permet l'effet suivant :
  Si une personne touche un bout du bâton et une autre personne, qui elle-même touche une autre personne, qui en touche une autre, etc., la dernière personne touchant l'autre bout du bâton, alors la lumière s'allume. Dès que la chaîne de personnes est interrompue, la lumière s'éteint.

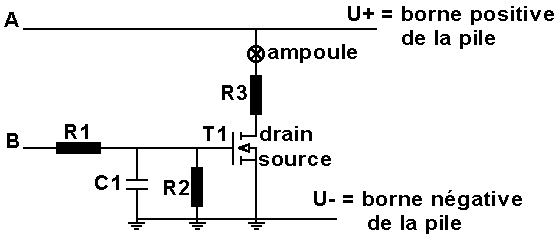

Voici le principe du circuit électronique :

Dès que les points  A  et  B  sont reliés par une chaîne de personnes qui se donnent la main, l'ampoule s'allume.
Le principe est simple. Le transistor T1 amplifie le micro courant qui passe à travers les personnes, en un courant qui allume l'ampoule.

L'ampoule peut être une de 2.5 V, 0.2 A, ou 3.5 V, 0.3 A.
T1 est un transistor MOS FET de Type N, par exemple un BS170, ou BS270 ou N718.
U+ n'a pas besoin d'être précis. J'utilise personnellement une pile de 9 V.
R3 est une résistance pour ne pas faire sauter l'ampoule, si on utilise le système avec une pile de 9V. J'utilise R3 = 15 Ohms
R2 est une grosse résistance de 10 Méga-Ohms ou plus, pour maintenir l'ampoule éteinte si personne ne touche le bâton.
R1 est une résistance de sécurité entre 100 kilo-Ohms et 1 Méga-Ohms, à l'entrée.
C1 est un condensateur de 10 à 100 nF, pour éviter les décharges électrostatiques à travers le transistor, qui pourraient le détruire.

Voici un transistor MOS FET typique :

Le Drain D est relié au U+ à travers l'ampoule.
Le Gain G est relié aux personnes à travers la résistance R1
La source est reliée au zéro Volts.
C'est le côté plat du transistor qui nous fait face sur le dessin.


Quelques codes de couleurs pour les résistances que j'utilise :
R3 = brun vert noir = 15 Ohms
R2 = brun noir bleu = 10 Méga-Ohms
R1 = brun noir vert = 1 Méga-Ohms

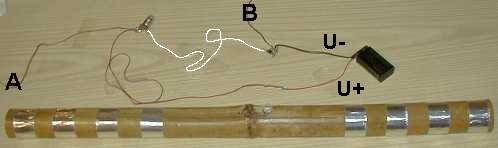

Voici des photos de mon bâton magique, avec le circuit électronique qui va avec : (Le bâton est en bambou)


Il faut toucher A et B pour que la lumière s'allume.
Le circuit électronique est le petit truc entre B et la pile noire.
Le fil blanc est celui (très court) sur le schéma, qui relie l'ampoule à R3.
Ce circuit avec une pile est mis dans le bâton.

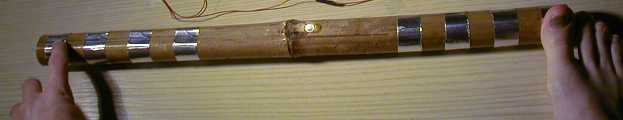

Je touche le bâton avec une main et un pied, pour qu'il s'allume.
(l'autre main me sert à faire la photo)

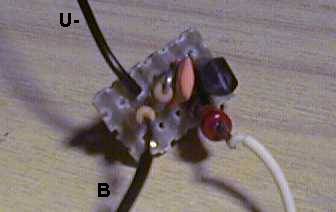

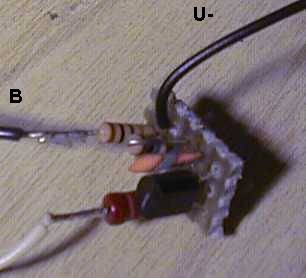

Deux vues du circuit électronique :


J'ai soudé les composantes sur une plaque trouée de trois lignes reliées électriquement. Chaque ligne contient 5 trous pour les connections.

J'espère que ces informations vous sont suffisantes pour réaliser un bâton magique. Si vous avec des questions, contactez-moi.

Pour en savoir plus sur le principe de fonctionnement du bâton magique.
Pour en savoir plus sur la construction du bâton magique.

Après le bâton magique, vient le bâton anti-magique.
