La perceuse qui fait des trous carrés
3. Dans la pratique

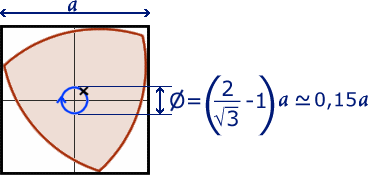

Récapitulons : pour creuser un trou carré de côté a, on utilise une mèche en forme de triangle de Reuleaux de côté a. Son axe de rotation doit tourner 3 fois plus vite qu'elle dans le sens contraire, sur un cercle dont le diamètre est environ 0,15 a.

recapitulation

Pour que cette perceuse fonctionne, il va falloir penser à quelques détails pratiques :
meche

Pour creuser la matière et évacuer les copeaux, il faut lui donner des "dents".


On peut ensuite se poser 2 questions :
Est-ce que ça fait vraiment des carrés ?
A peu près, oui, mais avec les coins arrondis, comme sur la figure de droite.
Pour faire des carrés plus propres, il faudrait faire tourner la mèche d'une façon plus compliquée (on n'aurait quand-même jamais les coins carrés).
carre
Est-ce que ça sert à quelque-chose ?
Absolument à rien. On utilise des procédés de perçage bien plus efficaces : laser, électro-érosion, ultra-sons, faisceau d'électrons, jet d'eau.
gatechuck laser
électro-érosion découpe au laser
Percayag
par laser YAG par laser CO2 par laser Excimère
Perçage de trous de 300 micromètres (0,3mm!) de diamètre dans une plaque de polyimide de 75 micromètres d'épaisseur
